Счётчики крыльчатые для холодной и горячей воды ЛК-15Х-01, ЛК-15Г-01 (НОВАТОР)

Счетчики воды крыльчатые ЛК, предназначены для измерения объема протекающей через них питьевой воды или горячей воды в системах горячего водоснабжения протекающей под давлением не более 1 МПА и для температур от 5°С до 30°С и от 30°С до 90°С с поворачиваемым счетным механизмом для удобного считывания в любом положении.

Счетчики снабжены счетным механизмом, имеющим магнитную связь с крыльчатым устройством. Подвеска крыльчатки – камни агатовые ПАС или корундовые ПКС.

Материалы деталей, соприкасающиеся с проточной водой, изготовлены из полипропилена 01020-16, не снижают качества воды и устойчивы к ее воздействию.
Корпус – латунь ЛЦ40С. Ресурс – 12 лет.
Гарантия – 18 месяцев со дня ввода в эксплуатацию.

Счетчики воды ЛК-15 стойкие к влиянию магнитного поля напряженностью 50 – 100 мТл в соответствии с условиями ДСТУ 3580-97.

Счётчик холодной и горячей воды "Новатор"

Счётчик холодной и горячей воды «Новатор»



ТЕХНИЧЕСКИЕ ДАННЫЕ СЧЁТЧИКОВ ВОДЫ:
Диаметр условного прохода Ду, мм 15
Класс и рабочее положение BN/AV
Температура воды, °С
 — горячей воды 30-90
 — холодной воды 5-30
Объемные расходы воды м3/час:
— минимальный (Qmin)
— переходной (Qt)
— номинальный (Qn)
— максимальный (Qmax)
0,03/0,06
0,12/0,15
1,5
3,0
Передаточный коэффициент (К), м3/имп 6,9228х10-6
Емкость счетного механизма , м3 99999
Наименьшая цена деления счетного механизма, м3 0,0001
Граница допустимой относительной погрешности, %, в границах расхода Х    Г
— от Qmin (включительно) до Qt ±5   ±5
— от Qt (включительно) до Qmax ±2   ±3
Порог чувствительности, м3/час., не более 0,015/0,03
Потеря давления при Qmax, МПа, не более 0.1
Подвеска крыльчатки:
Камни агатовые ПАС или корундовые ПКС, шт.
7
Габаритные размеры, не более:
 — длина (без переходника), мм 110
 — длина с монтажными штуцерами, мм 190
 — ширина, мм 80
 — высота, мм 85
Номинальный диаметр резьбового соединения G3/4-В
Масса, кг
 — счетчика 0.65
 — счетчика с монтажным комплектом 1.0
schetchik_garyachey_vody

Счётчик горячей воды ЛК-15Г-01

schetchik_holodnoy_vody

Счётчик холодной воды ЛК-15Х-01.

Инструкция счётчика горячей воды стр.1

Инструкция счётчика горячей воды стр.1

Инструкция счётчика горячей воды стр.2

Инструкция счётчика горячей воды стр.2

Инструкция счётчика холодной воды стр.1

Инструкция счётчика холодной воды стр.1

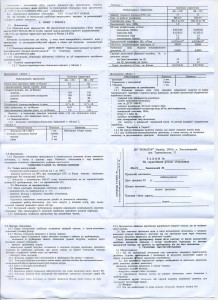

Инструкция счётчика холодной воды стр.2

Инструкция счётчика холодной воды стр.2

schetchik_goryachey_ vody

Счётчик горячей воды крыльчатый ЛК-15Х ТУ У 33.2-22987900-012-2003 год выпуска:2015



schetchik_holodnoy_ vody

Счётчик холодной воды крыльчатый ЛК-15Г ТУ У 33.2-22987900-012-2003 год выпуска:2015



МОНТАЖНЫЙ КОМПЛЕКТ для установки счётчиков холодной и горячей воды в квартиры:

20150126_105606 20150126_105907
