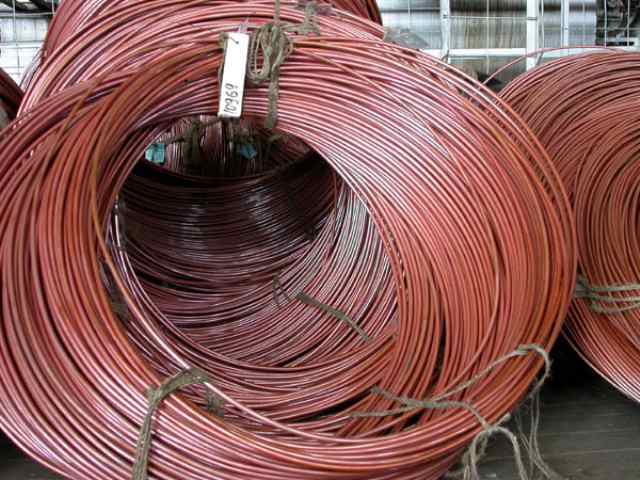

КАТАНКА МЕДНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ (ПРУТ ТОКООТВОДА МЕДНЫЙ)

ПРУТ ТОКООТВОДА МЕДНЫЙ


Материал:
— для изготовления катанки марки КМЭ-1 используются катоды медные марки М00к по ДСТУ ГОСТ 546:2004 (ГОСТ 546-2001)

— для изготовления катанки других марок используется медь огнево
— го рафинирования с суммарным содержанием серебра и меди не менее 99,90 %.


Назначение:
 катанку применяют для изготовления электрических проводников.

Катанку изготовляют следующих марок: КМЭ-1, КМЭ-2, КМЭ-3, КМЭ-4, КМЭ-5, КМЭ-6, КМЭ-7.
Требования к прокату по ТУ У 27.4-00195452-006-2001.

Химический состав меди, получаемой из катодов медных марки М00к

Условное обозначение материала

Химический состав, %

элемент

Cu

Ag

As

Bi

Cd

Co

Cr

КМЭ-1

мин.

макс.

ост.

0,0025

0,00051)

0,000202)

1)

3)

1)

Продолжение таблицы

Химический состав, %

Fe

Mn

Ni

O

P

Pb

S

Sb

Se

0,00103)

1)

3)

0,040

1)

0,0005

0,0015

0,00041)

0,000202)

Продолжение таблицы

Химический состав, %

Si

Sn

Te

Zn

Элементы (помимо меди)
в данной таблице

В целом

Исключая

3)

3)

0,000202)

3)

0,0065

О

Примечание:

1) (As+Cd+Cr+Mn+P+Sb) макс. 0,0015 %.

2) ( Bi+Se+Te) макс. 0,0003 %, в том числе (Se+Te) макс. 0,00030 %.

3) (Co+Fe+Ni+Si+Sn+Zn) макс. 0,0020 %.
















Химический состав марок меди, полученных способом рафинирования

Условное обозначение материала

Химический состав, %

Элемент


Cu
1)


Bi


O


Pb

Прочие элементы
(см. примечание)

В целом

Исключая

КМЭ-2

мин.

макс.

99,90

0,0005

0,0402)

0,005

0,03

Ag, O

КМЭ-3

мин.

макс.

99,90

0,0402)

0,04

Ag, O

КМЭ-4

мин.

макс.

99,90

1) Включая серебро до макс. 0,015%

2) Содержание кислорода до 0,060% допускается по соглашению между покупателем и поставщиком.

Примечание: Сумма прочих элементов (помимо меди) определяется как сумма Ag, As, Bi, Cd, Co, Cr, Fe, Mn, Ni, O, P, Pb, S, Sb, Se, Si, Sn, Te и Zn, причем отдельно указанные элементы исключены.

Химический состав серебросодержащих марок меди

Условное обозначение материала

Химический состав, %

Элемент

Cu1)

Ag

Bi

O

Pb

Прочие элементы
(см. примечание )

В целом

Исключая

КМЭ-5

мин.

макс.

Остаток

0,03

0,05

0,0005

0,040

0,03

Ag, O

КМЭ-6

мин.

макс.

Остаток

0,06

0,08

0,0005

0,040

0,03

Ag, O

КМЭ-7

мин.

макс.

Остаток

0,08

0,12

0,0005

0,040

0,03

Ag, O

Примечание: Сумма прочих элементов (помимо меди) определяется как сумма Ag, As, Bi, Cd, Co, Cr, Fe, Mn, Ni, O, P, Pb, S, Sb, Se, Si, Sn, Te и Zn, причем отдельно указанные элементы исключены.

Катанку изготавливают диаметром от 8,0 мм до 18,0 мм.

Номинальные диаметры и предельные отклонения по ним должны соответствовать указанным в таблице

Номинальный диаметр, мм

Предельные отклонения по диаметру, мм

8,0

±0,30

9,5

12,7

16,0

18,0


Состояние поверхности:

1. Поверхность катанки должна быть чистой, светлой, без трещин, закатов, прирезов, заусенцев, плен, посторонних включений, раковин, окалины, следов окисления.

2. Допускаются отдельные поверхностные дефекты (вмятины, риски , царапины), если их глубина не превышает 0,1 мм.

3. Общая толщина окисной пленки на поверхности осветленной медной катанки не должна превышать 1000 А(10-7м).

Окончательно обработанная катанка при повышенной температуре должна иметь показатель удлинения не менее 30 %.

Удельное электросопротивление катанки при температуре 20°С должно быть

не более:

для марки КМЭ-1 — 0,01707 Ом×мм2

для марок КМЭ-2, КМЭ-3, КМЭ-4,

КМЭ-5, КМЭ-6, КМЭ-7 — 0,01724 Ом×мм2





 КАТАНКА МЕДНАЯ ф 6 (0,252 кг/м)

СТАЛЬ МЕДНАЯ ф 6 (0,252КГ/М)

ПРОВОЛОКА МЕДНАЯ Ф 6,0 (0.252КГ/М.П.)

ШИНА КРУГЛАЯ МЕДНАЯ Ф6.0 (0.252кг/м.п.)

ПРОВОД МЕДНЫЙ Ф6.0 (0.252кг/м.п.)

ПРУТ ТОКООТВОДА МЕДНЫЙ Ф6.0 (0.252кг/м.п.)



КАТАНКА МЕДНАЯ ф 8 (0,447 кг/м)

СТАЛЬ МЕДНАЯ ф 8 (0,447КГ/М)

ПРОВОЛОКА МЕДНАЯ Ф 8,0 (0.447КГ/М.П.)

ШИНА КРУГЛАЯ МЕДНАЯ Ф8.0 (0.447кг/м.п.)

ПРОВОД МЕДНЫЙ Ф8.0 (0.447кг/м.п.)

ПРУТ ТОКООТВОДА МЕДНЫЙ Ф8.0 (0.447кг/м.п.)
