КАТАНКА ОЦИНКОВАННАЯ  Ф6, Ф7, Ф8, Ф10 (DSO6, DSO7, DSO8, DSO10) CYNK-MAL S.A. ДЛЯ СИСТЕМ ЗАЗЕМЛЕНИЯ И МОЛНИЕЗАЩИТЫ

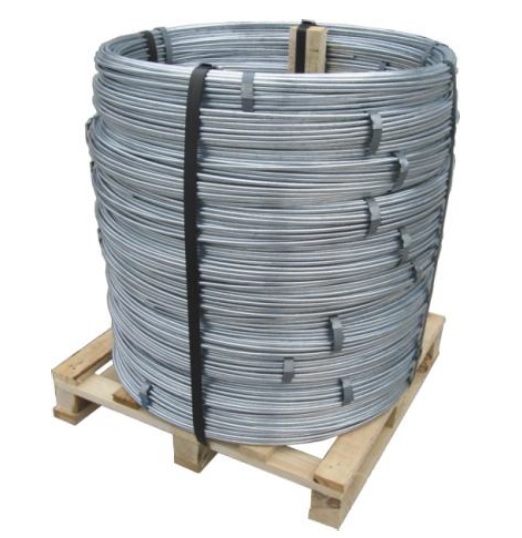

 katanka paletaЦИНК МАЛ

КАТАНКА СТАЛЬНАЯ ОЦИНКОВАННАЯ

кг/м

м/кг

Сечение (розрез), мм2

Вес бухты, кг

Длинна бухты ±, м

упаковка

Покрытие цинка, г/м2

6

0,22

4,55

28

50±2

227,27

бухта/палета

600

7

0,31

3,22

38

50±2

161,30

бухта/палета

600

8

0,39

2,56

50

50±2

128,20

бухта/палета

600

10 0,62  1,61  78  50±2  80,65  бухта/палета  600

katanka_ocinkovana_6_7_8_10

Катанка оцинкованная (шина круглая оцинкованная, круг стальной оцинкованный, провод оцинкованный, прут токоотвода оцинкованный) используется в системах заземления и молниезащиты.

Катанка стальная оцинкованная диаметр 6, 7, 8, 10 производства CYNK-MAL S.A. Legnica Poland (Польша) произведена согласно стандарту PN-EN 50164-2 или PN-75/M-80051



PN-89/H-84023/04  —  Сталь определённого использования. Сталь низкоуглеродистая обыкновенного качества. Марки



PN-EN ISO 16120-3  —  Катанка из нелегированной стали для производства проволоки — Часть 3: Специальные требования к катанке из
неуспокоенной стали и неуспокоенной заменяющей стали с низким содержанием углерода.



PN-EN 10079 — Определение терминов по стальным изделиям.



PN-EN 10017  —  Катанка стальная для вытяжки и/или холодного проката — Размеры и допуски .



PN-EN 62561-2  —  Элементы молниезащитного устройства (LPSC) — Часть 2: Требования, касающиеся проводов и заземлителей.



PN-EN ISO 1460  —  Покрытия металлические — Покрытия, нанесенные методом горячего цинкования на черные металлы — Определение
массы на единицу площади гравиметрическим методом.



PN-EN 10244-1  —  Проволока стальная и изделия из проволоки — Покрытия из цветных металлов на стальной проволоке — Часть 1: Общие
правила.



PN-EN 10244-2  —  Проволока стальная и изделия из проволоки — Покрытия из цветных металлов на стальной проволоке — Часть 2:
Покрытия из цинка или цинковых сплавов.



PN-EN 10204  — Изделия металлические — Типы контрольных документов.



-Исходный материал: горячекатаная катанка 6, 7, 8, 10 мм покрывается цинком, методом горячего цинкования (сталь St1X, C4D1 )

 -В среднем бухты по 50 кг;

 -Предел прочности Rm максимум 420 МПа;

 -Покрытие цинка мин. 350 г/м2



В системах заземления и молниезащиты (активной и пассивной) часто применяют катанку оцинкованную ф 6, катанку стальную оцинкованную ф7, катанку оцинкованную ф8, катанку оцинкованную ф10.

ПОКРЫТИЕ: Цинковое покрытие в соответствии с PN-EN 62561-2 или PN-EN 10244-2

ПОВЕРХНОСТЬ: Цинковое покрытие гладкое, непрерывное и без пятен.

БУХТЫ: Стандартный вес бухты: 50 кг (+/-2 кг); Внешний диаметр 780 − 840 мм; Внутренний диаметр 660 − 700 мм

УПАКОВКА: Товар поставляется на поддонах или в пучках

МАРКИРОВКА: Каждая бухта имеет этикетку с данными о товаре

Применение: Заземлители, стержни молниеприемников, стержни заземляющие и токоотводы



Коэффициент перерасчёта:

катанка Ф6 оцинкованная 0,22 кг/м 1кг — 4,54 м.п. (СЕЧЕНИЕ 28 мм2 ) покрытие цинка Z600

катанка Ф7 оцинкованная 0.31 кг/м 1кг — 3,22 м.п. (СЕЧЕНИЕ 38 мм2) покрытие цинка Z600

катанка Ф8 оцинкованная 0.39 кг/м 1кг — 2,56 м.п. (СЕЧЕНИЕ 50 мм2) покрытие цинка Z600

катанка Ф10 оцинкованная 0.62 кг/м 1кг — 1,61 м.п. (СЕЧЕНИЕ 78 мм2) покрытие цинка Z600

 ТАБЛИЦА ПЕРЕВОДА КИЛОГРАММ В МЕТРЫ КАТАНКИ ОЦИНКОВАННОЙ

Катанка стальная оцинкованная 6 7 8 10
кг количество метров
1 4,55 3,23 2,56 1,61
2 9,09 6,45 5,13 3,23
3 13,64 9,68 7,69 4,84
4 18,18 12,90 10,26 6,45
5 22,73 16,13 12,82 8,06
6 27,27 19,35 15,38 9,68
7 31,82 22,58 17,95 11,29
8 36,36 25,81 20,51 12,90
9 40,91 29,03 23,08 14,52
10 45,45 32,26 25,64 16,13
11 50,00 35,48 28,21 17,74
12 54,55 38,71 30,77 19,35
13 59,09 41,94 33,33 20,97
14 63,64 45,16 35,90 22,58
15 68,18 48,39 38,46 24,19
16 72,73 51,61 41,03 25,81
17 77,27 54,84 43,59 27,42
18 81,82 58,06 46,15 29,03
19 86,36 61,29 48,72 30,65
20 90,91 64,52 51,28 32,26
21 95,45 67,74 53,85 33,87
22 100,00 70,97 56,41 35,48
23 104,55 74,19 58,97 37,10
24 109,09 77,42 61,54 38,71
25 113,64 80,65 64,10 40,32
26 118,18 83,87 66,67 41,94
27 122,73 87,10 69,23 43,55
28 127,27 90,32 71,79 45,16
29 131,82 93,55 74,36 46,77
30 136,36 96,77 76,92 48,39
31 140,91 100,00 79,49 50,00
32 145,45 103,23 82,05 51,61
33 150,00 106,45 84,62 53,23
34 154,55 109,68 87,18 54,84
35 159,09 112,90 89,74 56,45
36 163,64 116,13 92,31 58,06
37 168,18 119,35 94,87 59,68
38 172,73 122,58 97,44 61,29
39 177,27 125,81 100,00 62,90
40 181,82 129,03 102,56 64,52
41 186,36 132,26 105,13 66,13
42 190,91 135,48 107,69 67,74
43 195,45 138,71 110,26 69,35
44 200,00 141,94 112,82 70,97
45 204,55 145,16 115,38 72,58
46 209,09 148,39 117,95 74,19
47 213,64 151,61 120,51 75,81
48 218,18 154,84 123,08 77,42
49 222,73 158,06 125,64 79,03
50 227,27 161,29 128,21 80,65
51 231,82 164,52 130,77 82,26
52 236,36 167,74 133,33 83,87
53 240,91 170,97 135,90 85,48
54 245,45 174,19 138,46 87,10

ТАБЛИЦА ПЕРЕВОДА МЕТРОВ В КИЛОГРАММЫ КАТАНКИ ОЦИНКОВАННОЙ



Катанка стальная оцинкованная 6 7 8 10
метров количество килограмм
1 0,22 0,31 0,39 0,62
2 0,44 0,62 0,78 1,24
3 0,66 0,93 1,17 1,86
4 0,88 1,24 1,56 2,48
5 1,10 1,55 1,95 3,10
6 1,32 1,86 2,34 3,72
7 1,54 2,17 2,73 4,34
8 1,76 2,48 3,12 4,96
9 1,98 2,79 3,51 5,58
10 2,20 3,10 3,90 6,20
11 2,42 3,41 4,29 6,82
12 2,64 3,72 4,68 7,44
13 2,86 4,03 5,07 8,06
14 3,08 4,34 5,46 8,68
15 3,30 4,65 5,85 9,30
16 3,52 4,96 6,24 9,92
17 3,74 5,27 6,63 10,54
18 3,96 5,58 7,02 11,16
19 4,18 5,89 7,41 11,78
20 4,40 6,20 7,80 12,40
21 4,62 6,51 8,19 13,02
22 4,84 6,82 8,58 13,64
23 5,06 7,13 8,97 14,26
24 5,28 7,44 9,36 14,88
25 5,50 7,75 9,75 15,50
26 5,72 8,06 10,14 16,12
27 5,94 8,37 10,53 16,74
28 6,16 8,68 10,92 17,36
29 6,38 8,99 11,31 17,98
30 6,60 9,30 11,70 18,60
31 6,82 9,61 12,09 19,22
32 7,04 9,92 12,48 19,84
33 7,26 10,23 12,87 20,46
34 7,48 10,54 13,26 21,08
35 7,70 10,85 13,65 21,70
36 7,92 11,16 14,04 22,32
37 8,14 11,47 14,43 22,94
38 8,36 11,78 14,82 23,56
39 8,58 12,09 15,21 24,18
40 8,80 12,40 15,60 24,80
41 9,02 12,71 15,99 25,42
42 9,24 13,02 16,38 26,04
43 9,46 13,33 16,77 26,66
44 9,68 13,64 17,16 27,28
45 9,90 13,95 17,55 27,90
46 10,12 14,26 17,94 28,52
47 10,34 14,57 18,33 29,14
48 10,56 14,88 18,72 29,76
49 10,78 15,19 19,11 30,38
50 11,00 15,50 19,50 31,00
51 11,22 15,81 19,89 31,62
52 11,44 16,12 20,28 32,24
53 11,66 16,43 20,67 32,86
54 11,88 16,74 21,06 33,48
55 12,10 17,05 21,45 34,10
56 12,32 17,36 21,84 34,72
57 12,54 17,67 22,23 35,34
58 12,76 17,98 22,62 35,96
59 12,98 18,29 23,01 36,58
60 13,20 18,60 23,40 37,20
61 13,42 18,91 23,79 37,82
62 13,64 19,22 24,18 38,44
63 13,86 19,53 24,57 39,06
64 14,08 19,84 24,96 39,68
65 14,30 20,15 25,35 40,30
66 14,52 20,46 25,74 40,92
67 14,74 20,77 26,13 41,54
68 14,96 21,08 26,52 42,16
69 15,18 21,39 26,91 42,78
70 15,40 21,70 27,30 43,40
71 15,62 22,01 27,69 44,02
72 15,84 22,32 28,08 44,64
73 16,06 22,63 28,47 45,26
74 16,28 22,94 28,86 45,88
75 16,50 23,25 29,25 46,50
76 16,72 23,56 29,64 47,12
77 16,94 23,87 30,03 47,74
78 17,16 24,18 30,42 48,36
79 17,38 24,49 30,81 48,98
80 17,60 24,80 31,20 49,60
81 17,82 25,11 31,59 50,22
82 18,04 25,42 31,98 50,84
83 18,26 25,73 32,37 51,46
84 18,48 26,04 32,76 52,08
85 18,70 26,35 33,15 52,70
86 18,92 26,66 33,54 53,32
87 19,14 26,97 33,93 53,94
88 19,36 27,28 34,32 54,56
89 19,58 27,59 34,71 55,18
90 19,80 27,90 35,10 55,80
91 20,02 28,21 35,49 56,42
92 20,24 28,52 35,88 57,04
93 20,46 28,83 36,27 57,66
94 20,68 29,14 36,66 58,28
95 20,90 29,45 37,05 58,90
96 21,12 29,76 37,44 59,52
97 21,34 30,07 37,83 60,14
98 21,56 30,38 38,22 60,76
99 21,78 30,69 38,61 61,38
100 22,00 31,00 39,00 62,00

С помощью инструмента для выравнивания катанки вы сможете достичь максимального эстетического и технического результата.При монтаже катанки оцинкованной используются зажимы, крепления, держатели, соединения.

Отпускаем прут токоотвода оцинкованный в розницу.

Минимальный заказ 1 метр.

Возможна доставка в любую точку Украины.

ПОСТОЯННОЕ НАЛИЧИЕ НА СКЛАДЕ (г.Киев, ул.Оросительная, 2   096-313-65-32 Дмитрий)
