ПОЛОСА МЕДНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ, ШИНА ЗАЗЕМЛЕНИЯ МЕДНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ

ШИНА МЕДНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ

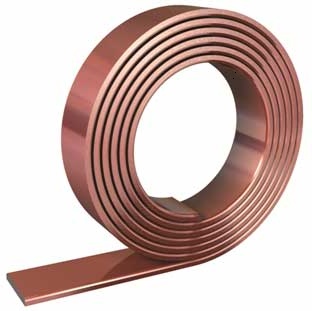

МЕДНАЯ ПОЛОСА – профиль из различных сплавов меди, у которого длина во много раз превосходит ширину, а толщина всего несколько миллиметров. Производство полос медных происходит из марок меди М3р, М3, М1р, М1, М2р, М2 согласно ГОСТ 1173-2006 и ГОСТ 859-2001. Согласно техническим условиям, габариты соответствуют определенным установленным размерам.

Рассмотрим предельно допустимые отклонения по толщине полосы, которые допустимы нормативами ГОСТ. При толщине 0,4-0,5мм – допустимо 15%; при 0,6–0,9мм – 12%; при 0,9-1,2мм отклонения возможны только на 10%; при 1,3-1,8мм не более 9%; от 2,0 до 2,5мм не больше 7,5%; от 3,0 до 5,0мм не превышает 6%; при 5,0-6,0мм не более 5%. Однако производство бывает разных уровней точности, предельно-допустимые отклонения, при которых могут быть еще меньше или чуть выше. Если рассматривать отклонения по ширине продукта, то оно в среднем не должно превышать 2,5%, но может немного изменяться, опираясь на различную ширину готового продукта.

По состоянию материала медная полоса может быть твердой (сопротивление 290МПа, удлинение относительное 3%, твердость 95 по Бринеллю), полутвердой (временное сопротивление от 250 до 310МПа, относительное удлинение не менее 12%, твердость 75) и наконец мягкой (сопротивление от 200 до 260МПа, удлинение не менее 36%, твердость по Бринеллю 55). Масса вычисляется за 1м2 по номинальной толщине готового продукта.

Классификация полос из меди

В процессе производства металла и деталей из различных сплавов все товары было принято классифицировать, чтобы упростить процесс понимания между различными предприятиями и покупателями и в целях сокращения маркировки изделий.

По материалу и его состоянию:

  • полутвердое (П);
  • твердое (Т);
  • мягкое (М).

По способу изготовления:

  • горячекатаные (Г);
  • холоднокатаные (Д).

По итоговой длине продукта:

  • немерная (НД),
  • кратная мерной (КД).

По точности производства:

  • повышенная точность по ширине и толщине (П);
  • нормальная по ширине и толщине (Н);
  • нормальная по толщине и повышенная по ширине (К);
  • нормальная точность по ширине и повышенная по толщине и (И).

По форме сечения:

  • прямоугольные (ПР).

Особые условия:

  • с нормальной глубиной выдавливания (ГВ);
  • для обмоток трансформаторов и силовых конденсаторов (КО);
  • увеличенной длины (УД).

Пример обозначения: разрезанная на длины лента, прямоугольная, холоднокатаная, повышенной точности производства по ширине и толщине, толщиной 2,10 мм, шириной 90 мм, длиной 1500 мм, твердая, из меди марки М1: Лента ДПРПТ 2,10х90х1500 М1 ГОСТ 1173-2006.

Типовые размеры медных полос

  • Длина: 500 – 4000мм. Может быть следующих видов: мерная, немерная, кратная мерной с интервалом 500мм;
  • Ширина: 20-600мм, существует интервал 50мм при ширине от 101-600мм и 10мм при ширине 40-100мм.
  • Толщина: 3-10мм.

ПОЛОСА МЕДНАЯ 25х4 (0,89 кг/м)

СТАЛЬ ПОЛОСОВАЯ МЕДНАЯ 25Х4,0 (0,89КГ/М)

ШТАБА МЕДНАЯ 25 Х 4.0 (0.89КГ/М.П.)

ШИНА МЕДНАЯ 25 х 4 (0.89кг/м.п.)

ЛЕНТА МЕДНАЯ 25 х 4 (0.89кг/м.п)



ПОЛОСА МЕДНАЯ 30х3 (0,8 кг/м)

СТАЛЬ ПОЛОСОВАЯ МЕДНАЯ 30Х3,0 (0,8 КГ/М)

ШТАБА МЕДНАЯ 30 Х 3.0 (0.8 КГ/М.П.)

ШИНА МЕДНАЯ 30 х 3 (0.8 кг/м.п.)

ЛЕНТА МЕДНАЯ 30 х 3 (0.8 кг/м.п.)



ПОЛОСА МЕДНАЯ 30х4 (1,07 кг/м)

СТАЛЬ ПОЛОСОВАЯ МЕДНАЯ 30Х4,0 (1,07КГ/М)

ШТАБА МЕДНАЯ 30 Х 4.0 (1.07КГ/М.П.)

ШИНА МЕДНАЯ 30 х 4 (1.07кг/м.п.)

ЛЕНТА МЕДНАЯ 30 х 4 (1.07кг/м.п.)



ПОЛОСА МЕДНАЯ 40х4 (1,43 кг/м)

СТАЛЬ ПОЛОСОВАЯ МЕДНАЯ 40Х4,0 (1,43КГ/М)

ШТАБА МЕДНАЯ 40 Х 4.0 (1.43КГ/М.П.)

ШИНА МЕДНАЯ 40 х 4 (1.43кг/м.п.)

ЛЕНТА МЕДНАЯ 40 х 4 (1.43кг/м.п.)



ПОЛОСА МЕДНАЯ 50х5 (2,23 кг/м)

СТАЛЬ ПОЛОСОВАЯ МЕДНАЯ 50Х5,0 (2,23КГ/М)

ШТАБА МЕДНАЯ 50 Х 5.0 (2.23КГ/М.П.)

ШИНА МЕДНАЯ 50 х 5 (2.23кг/м.п.)

ЛЕНТА МЕДНАЯ 50 х 5 (2.23кг/м.п.)



Таблица перевода ШИНЫ МЕДНОЙ электротехнической

размер

Вес кг/м

2х16

0,285

3х8

0,215

3х9

0,240

3х20

0,536

3х25

0,670

3х30

0,805

3х40

1,072

4х20

0,715

4х30

1,072

4х40

1,430

4х50

1,788

5х30

1,341

5х40

1,788

5х50

2,235

5х60

2,682

6х60

3,218

6х80

4,291

8х40

2,860

8х60

4,291

8х80

5,721

8х100

7,152

10х50

4,470

10х60

5,364

10х80

7,152

10х100

8,940

10х120

10,730
